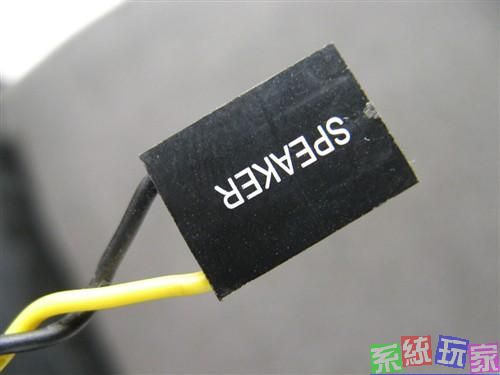

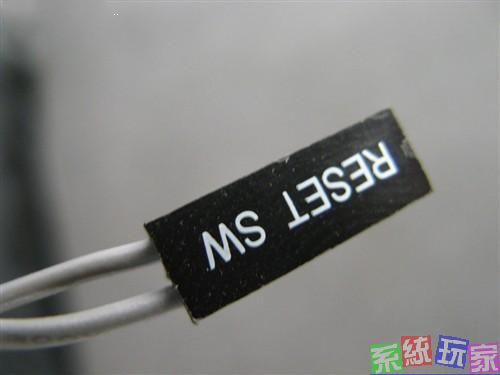

報警器：SPEAKER
可能用名：SPK
功能定義：主板工作異常報警器



這個不用說，連接前置USB接口的，一般都是一個整體


音頻連接線：AUDIO
可能用名：FP AUDIO
功能定義：機箱前置音頻

    看完以上簡單的圖文介紹以后，大家一定已經認識機箱上的這些連線的定義了，其實真的很簡單，就是幾個非常非常簡單英文的縮寫。下一頁我們在來認識主板上的“跳線”。

    實際上，機箱上的線并不可怕，80%以上的初學者感覺最頭疼的是主板上跳線的定義，但實際上真的那么可怕嗎？答案是否定的！并且這其中還有很多的規律，就是因為這些規律，我們才能做到舉一反三，無論什么品牌的主板都不用看說明書插好復雜的跳線。

● 哪兒是跳線的第一Pin？



    要學會如何跳線，我們必須先了解跳線到底從哪兒開始數，這個其實很簡單。在主板（任何板卡設備都一樣）上，跳線的兩端總是有一端會有較粗的印刷框，而跳線就應該從這里數。找到這個較粗的印刷框之后，就本著從左到右，從上至下的原則數就是了。如上圖。

● 9Pin開關/復位/電源燈/硬盤燈定義

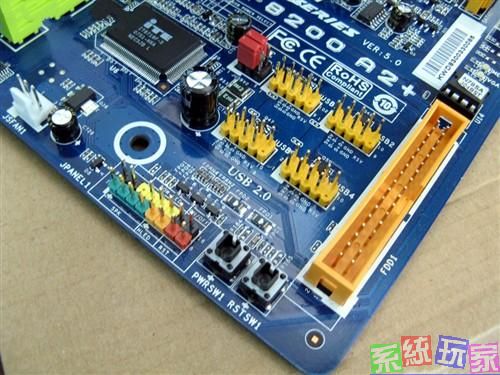

這款主板和上一張圖的主板一樣，都采用9Pin定義開關/復位/電源燈/硬盤燈

    9Pin的開關/復位/電源燈/硬盤燈跳線是目前最流行的一種方式，市場上70%以上的品牌都采用的是這種方式，慢慢的也就成了一種標準，特別是幾大代工廠為通路廠商推出的主板，采用這種方式的更是高達90%以上。


9針面板連接跳線示意圖

    上圖是9Pin定義開關/復位/電源燈/硬盤燈的示意圖，在這里需要注意的是其中的第9Pin并沒有定義，所以插跳線的時候也不需要插這一根。連接的時候只需要按照上面的示意圖連接就可以，很簡單。其中，電源開關（Power SW）和復位開關（都是不分正負極的），而兩個指示燈需要區分正負極，正極連在靠近第一針的方向（也就是有印刷粗線的方向）。



你能區分這根線的正負極了嗎？

    還有一點差點忘了說，機箱上的線區分正負極也很簡單，一般來說彩色的線是正極，而黑色/白色的線是負極（接地，有時候用GND表示）。

    學到并且記住本頁內容之后，你就可以搞定絕大部分主板的開關/復位/電源指示燈/硬盤指示燈的連接了，現在你可以把你機箱里的這部分線拔下來，再插上。一定要記住排列方式！為了方便大家記憶，這里我們用4句話來概括9Pin定義開關/復位/電源燈/硬盤燈位置：

1、缺針旁邊插電源
2、電源對面插復位
3、電源旁邊插電源燈，負極靠近電源跳線
4、復位旁邊插硬盤燈，負極靠近復位跳線

    這么說了，相信你一定記住了！

● 具有代表性的華碩主板接線方法

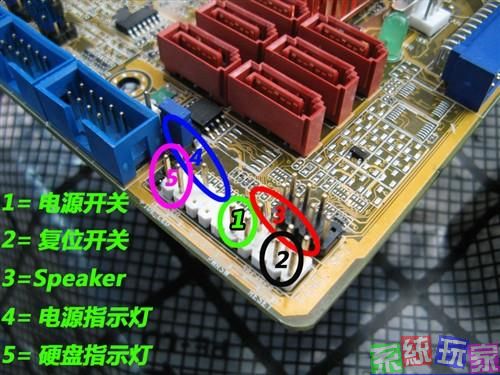

    很多朋友裝機的時候會優先考慮華碩的主板，但是華碩的主板接線的規律一般和前一頁我們講到的不太一樣，但是也非常具有代表性，所以我們在這里單獨提出來講一下。



    上圖就是華碩主板這種接線的示意圖（紅色的點表示沒有插針），實際上很好記。這里要注意的是有些機箱的PLED是3Pin線的插頭，但是實際上上面只有兩根線，這里就需要連接到3Pin的PLED插針上，如上圖的虛線部分，就是專門連接3Pin的PLED插頭的。

    下面我們來找一下這個的規律。首先，SPEAKER的規律最為明顯，4Pin在一起，除了插SPeaker其他什么都插不了。所以以后看到這種插針的時候，我們首先確定SPeaker的位置。然后，如果有3Pin在一起的，必然是接電源指示燈，因為只有電源指示燈可能會出現3Pin；第三，Power開關90%都是獨立在中間的兩個Pin，當然也可以自己用導體短接一下這兩個pin，如果開機，則證明是插POWER的，旁邊的Reset也可以按照同樣的方法試驗。剩下的當然是插硬盤燈了，注意電源指示燈和硬盤工作狀態指示燈都是要分正負極的，實際上插反了也沒什么，只是會不亮，不會對主板造成損壞。
● 其他無規律主板的接線方式：



    除了前面我們講到的，還有一些主板的接線規律并不太明顯，但是這些主板都在接線的旁邊很明顯的標識除了接線的方法（實際上絕大多數主板都有標識），并且在插針底座上用顏色加以區分，如上圖。大家遇到這樣主板的時候，就按照標識來插線就可以了。

    看到現在，相信你已經明白了裝機員用鑰匙開機的秘密了吧，實際上也就是POWER相應的插針進行短接，很簡單。

●前置USB

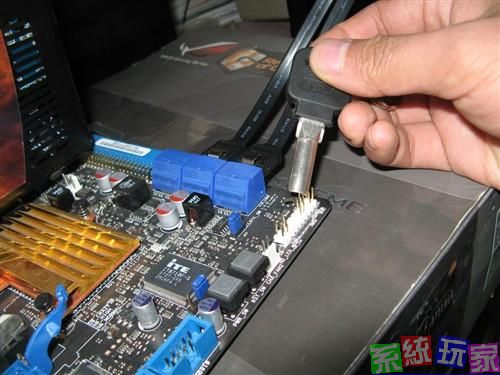

    前置USB的接線方法實際上非常簡單，現在一般的機箱都將前置USB的接線做成了一個整體，大家只要在主板上找到相應的插針，一起插上就可以了。一般來說，目前主板上前置USB的插針都采用了9Pin的接線方式，并且在旁邊都有明顯的USB 2.0標志。

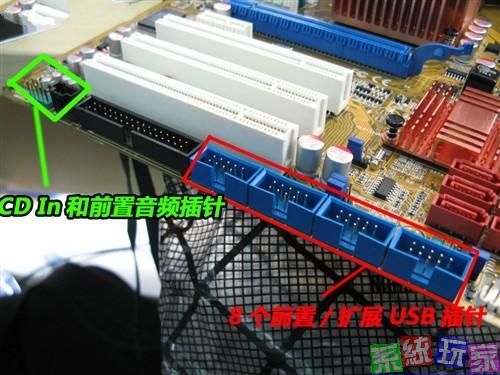

   要在主板上找到前置USB的插針也非常簡單，現在的主板一般都有兩組甚至兩組以上的前置USB插針（如上圖），找前置USB的時候大家只要看到這種9pin的，并且有兩組/兩組以上的插針在一起的時候，基本上可以確定這就是前置USB的插針，并且在主板附近還會有標識。



    現在一般機箱上的前置USB連線搜是這樣整合型的，上面一共有8根線，分別是VCC、Data+、Data-、GND，這種整合的就不用多說了，直接插上就行。如果是分開的，一般情況下都本著紅、白、綠、黑的順序連接。如上圖這根線，雖然是整合的，但同樣是以紅白綠黑的排序方式。

●前置音頻連接方法

由于前置音頻是近兩年才開始流行起來的，別說是用戶了，就連很多裝機的技術員都不太會連接前置音頻的線，甚至還有不少JS直接說出了接了前置后面就不出聲了這樣的笑話。那么前置音頻到底是不是那么難接呢，我們一起來看一看。

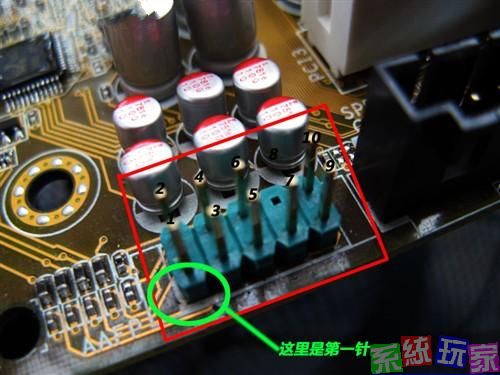

    從目前市場上售賣的主板來看，前置音頻插針的排序已經成了一種固定的標準（如上圖）。從圖上可以看出，前置音頻的插針一共有9顆，但一共占據了10根插針的位置，第8針是留空的。

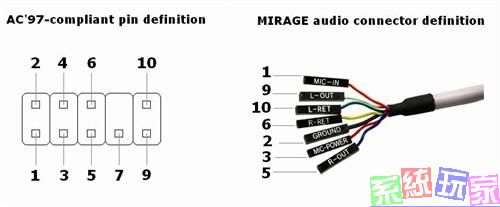

    上圖是比較典型的前置音頻的連線，前置音頻實際上一共只需要連接7根線，也就是上圖中的7根線。在主板的插針端，我們只要了解每一根插針的定義，也就很好連接前置音頻了。下面我們來看一下主板上每顆針的定義：

1——Mic in/MIC（麥克風輸入）
2——GND（接地）
3——Mic Power/Mic VCC/MIC BIAS（麥克風電壓）
4——No pin
5——LINE OUT FR（右聲道前置音頻輸出）
6——LINE OUT RR（右聲道后置音頻輸出）
7——NO pin
8——NO pin
9——LINE OUT FL（左聲道前置音頻輸出）
10——LINE OUT RL（做聲道后置音頻輸出）

    在連接前置音頻的時候，只需要按照上面的定義，連接好相應的線就可以了。實際上，第5Pin和第6Pin、第9Pin和第10Pin在部分機箱上是由一根線接出來的，也可以達到同樣的效果。

    看起來線有點多，但是同樣非常好記，大家不妨按照筆者記得方法。首先記住前三根，第一根是麥克輸入，第二根接地，第三根是麥克電壓，然后第5Pin和第6Pin插右聲道，第9Pin和第10Pin插左聲道。從上往下數就是，Mic in、Mic電壓、右聲道、左聲道，再外加一個接地。這么記是不是很簡單？



很多接線實際上都整合了，不用再為線序煩惱
    好了，今天我們要說的內容到這里也就告了一個段落了，只要認真的看過本文之后，相信以后都不會被主板上繁雜的跳線所困擾。當然，還有一些主板上可能有一些其他定義的跳線，比如外接1394接口，這些都有很明顯的標志，并且基本上的連線都是整合型的，直接插上就可以，并不難，再這里我們就不對這些用的較少的跳線做太多的講述。
