無論是在思科路由器還是思科交換機等網絡設備上，標準ACL訪問控制列表始終無法同時匹配通信源地址與目標地址的特性，也不無法滿足現今網絡世界“粒度化”控制的要求，比如：允許訪問某一服務器的某項服務功能，但是不允許Ping通該服務器。那么，就需要使用擴展的ACL來替代標準的ACL的應用，在實際的應用控制中，擴展的ACL較標準ACL而言，似乎更受管理員的喜愛。

　　演示目標：配置擴展ACL為網絡應用提供更“粒度化”的控制。

　　演示環境：使用演示標準ACL的配置部分的如下圖ACL的演示環境所示。

　　演示背景：要求主機A(192.168.1.2)可以訪問服務器A的WEB服務;但是不允許主機Aping通服務器A所在的子網;允許主機Aping通服務器B和服務器C所在的子網。請使用擴展ACL完成上述的控制要求，并思考應用ACL的位置。

　　演示步驟：

　　第一步：保持上一個實驗的所有基礎配置，但是請刪除原本的所有標準ACL的配置，然后根據演示背景需求，完成如下擴展ACL的配置，這一配置建議在路由器R1上完成，因為擴展的ACL可以同時匹配通信源地址與目標地址，可以將其應到距離通信源較近的位置。

　　R1(config)#access-list101permittcp192.168.1.00.0.0.255host192.168.5.2eqwww

　　*定義擴展ACL列表101(基于IP的擴展ACL編號的取值范圍是100-199);permittcp192.168.1.00.0.0.255host192.168.5.2eqwww指示允許源子網192.168.1.0對目標地址192.168.5.2的TCP端口80進行訪問，注意，語句中的第一個IP子網和反碼指示通信的源子網與對應的反碼;第二個IP地址192.168.5.2被host申明為是一臺具體的主機。

　　R1(config)#access-list101denyicmp192.168.1.00.0.0.255host192.168.5.2

　　*定義擴展ACL列表101的第二條語句拒絕源子網192.168.1.0通過ICMP協議訪問目標主機192.168.5.2。

　　R1(config)#access-list101permiticmp192.168.1.00.0.0.255host192.168.4.2

　　*定義擴展ACL列表101的第三條語句允許源子網192.168.1.0通過ICMP協議訪問目標主機192.168.4.2。

　　R1(config)#access-list101permiticmp192.168.1.00.0.0.255host192.168.3.2

　　*定義擴展ACL列表101的第四條語句允許源子網192.168.1.0通過ICMP協議訪問目標主機192.168.3.2。

　　R1(config)#interfacee1/0

　　R1(config-if)#ipaccess-group101in

　　R1(config-if)#exit

　　建議：將ACL101應用到路由器R1的E1/0接口，也就是距離源子網最近的位置，這樣做可以讓ACL的利用率更高，流量更合理，因為擴展ACL能同時匹配源地址與目標地址，所以從理論上講，只要能達到控制標準，在流量經過的任何設備上都可以做應用，但是建議在距離源子網最近的位置應用它，因為沒有必要將最終被過濾流量轉發到目標或者中途才丟棄，這對于寶貴的帶寬利用率不科學。

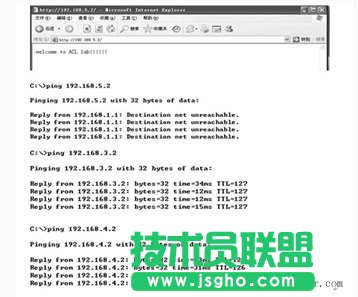

　　第二步：當完成上述配置后，在主機A(192.168.1.2)上去訪問服務器A的WEB服務，然后去Ping服務器A、B、C，如果配置無誤，應得到如下圖所示的狀態，這與背景說明中的控制要求一致。

　　第三步：為了查看路由器R1上的過濾狀態，可以通過在R1上執行showipaccess-lists指令查看ACL的匹配狀態如下圖10.13所示，可以看出有5個WWW的數據包被允許;8個到服務器A的ICMP的數據包被拒絕;分別有4個到服務器B和C的ICMP數據包被允許。

　　關于ACL的其它輸寫形式與應用注意事項

　　在前面的幾個小節中描述了關于標準與擴展ACL的應用，并演示了具體的配置過程，在本節主要對ACL的應用事項進行一下總結，其中包括ACL的輸寫形式、ACL的應用位置、ACL條目的增加與刪除，具體如下：

　　關于ACL語句的輸寫形式：

　　access-list1permithost192.168.100.1等于access-list1permit192.168.100.10.0.0.0的功能，語句中的host是申明配置的地址是一個主機地址，它等于反碼的全匹配(0.0.0.0),以全匹配形式出現的反碼，表示匹配的IP地址是一個主機IP地址。

　　access-list102permittcp0.0.0.0255.255.255.2550.0.0.0255.255.255.255eqwww等于access-list102permittcpanyanyeq80的功能，語句中的源IP地址和目標IP地址都是0，指示源和目標IP地址可以是任意IP地址;源地址和目標地址的反碼都是255，指示不關心任何位，它就等同于在擴展ACL中源和目標IP地址都以any關鍵字出現的情況;eqwww就等于eq80，因為TCP80號端口正是眾所周知的www服務端口，但是這里提出一個注意事項，如果Web服務器的端口沒有使用眾所周知的80號端口，出于某種安全原因或者特殊要求，服務器管理員自定義了Web的服務端口號，那么，在輸寫ACL時，就只能在eq關鍵字之后申明具體的端口號，而不是申明www，否則ACL將無法完成匹配。
